Rumah> Produk> Katup Diafragma> Katup Diafragma PVC> Katup Diafragma Bergelang PVC Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM

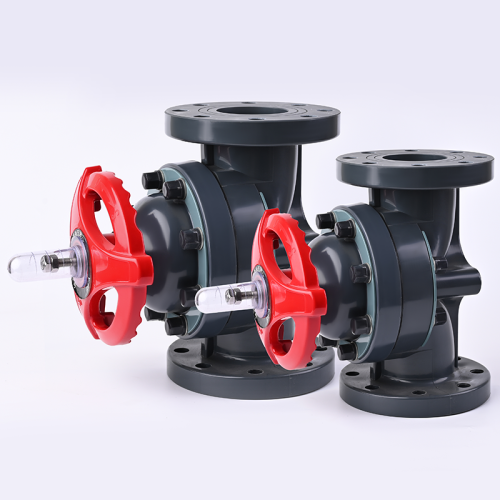

Katup Diafragma Bergelang PVC Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM
Katup Diafragma Bergelang PVC Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM
Katup Diafragma Bergelang PVC Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM
Katup Diafragma Bergelang PVC Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM
Katup Diafragma Bergelang PVC Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM
Katup Diafragma Bergelang PVC Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM
Katup Diafragma Bergelang PVC Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM

Katup Diafragma Bergelang PVC Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM

Jenis pembayaran:L/C,T/T,D/P,D/A,Paypal

Inkoterm:FOB,CFR,CIF

Min. Memesan:1 Piece/Pieces

Transportasi:Land,Ocean,Air

option:
Hubungi sekarang
Deskripsi Produk
Atribut Produk

Merek: HY atau OEM

Actuator: Manual

Connection: Flanged Diaphragm Valve

Bahan: UPVC

Structure: Weir Diaphragm Valve

Flow Direction: Bidirectional

Penggunaan: Flow Control

Place Of Origin: China

Aplikasi: General

Medium Temperature: Normal Temperature

Kemampuan Pasokan & Informasi Tambahan

Transportasi: Land,Ocean,Air

Jenis pembayaran: L/C,T/T,D/P,D/A,Paypal

Inkoterm: FOB,CFR,CIF

& pengiriman paket
Menjual unit:
Piece/Pieces
Unduh

The file is encrypted. Please fill in the following information to continue accessing it

Menanyakan kata sandi

  • Kompatibilitas Standar Ganda: Dirancang dengan ujung bergelang yang memenuhi standar DIN, ANSI, dan JIS untuk kemudahan pemasangan global.

  • Ketahanan Korosi Tertinggi: Bahan bodi tersedia dalam UPVC, CPVC, PPH, atau PVDF untuk menangani bahan kimia paling agresif.

  • Penyegelan Unggul: Dilengkapi diafragma dua lapis PTFE+EPDM berkinerja tinggi untuk tidak bocor dan masa pakai lebih lama.

  • Nilai Tekanan Tinggi: Diuji sepenuhnya hingga PN10 (150 PSI) pada suhu kamar.

  • Katup diafragma menggunakan bahan penyegel berkualitas tinggi, menunjukkan regangan tekan yang lebih rendah, untuk diafragma dan bantalannya, sehingga menghasilkan kinerja penyegelan yang optimal .

  • Katup diafragma didesain agar tekanan terdistribusi secara merata. Desain ini memungkinkan torsi roda tangan dikurangi dan dimatikan pada torsi rendah.
  • Struktur katup diafragma tidak memiliki sudut mati, tidak ada polusi pada medium, ketahanan korosi yang kuat, tidak ada keausan pengepakan, dan kinerja penyegelan internal yang sangat baik.
  • Kontrol ketat terhadap proses pemrosesan dan perakitan. Penyesuaian aliran lebih stabil dan akurat.

    pvc-diaphragm-valve-disassembly-parts

    A. (Teknologi Diafragma Canggih)

    • Katup kami menggunakan sistem diafragma dua lapis . Lapisan PTFE memberikan penghalang kimia yang hampir universal, sedangkan lapisan belakang EPDM memastikan fleksibilitas mekanis dan segel yang rapat. Desain ini mencegah kegagalan umum dan memperpanjang interval perawatan dalam pemrosesan bahan kimia keras.

    B. (Koneksi Flensa Aman)

    • Ujung flensa yang kuat memudahkan pelepasan dan perawatan tanpa memotong pipa. Baik Anda menggunakan perpipaan ANSI Kelas 150 atau DIN PN10/16 , flensa kami yang dibentuk secara presisi memastikan keselarasan sempurna dan penutup kedap gelembung.

    C. (Keunggulan Manufaktur)

    • Diproduksi menggunakan 100% resin murni , katup kami bebas dari bahan pengisi atau bahan daur ulang, sehingga memastikan integritas struktural. Setiap katup menjalani uji tekanan 1,5x sebelum meninggalkan pabrik.


Key Word: Industrial PVC Flanged Diaphragm Valve | DIN/ANSI/JIS Standard | PTFE+EPDM Double Layer Diaphragm
Connect Type: Flanged (DIN / ANSI / JIS)
Brand: HUIYA or OEM
Material: UPVC
Specifications: Size Range: DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-300（1/2 to 12inch）
Color: Grey
Standard: DIN/ANSI/JIS
Working temperature: -15 to 55 Degree Celsius
Body Material: UPVC, CPVC, PPH, PVDF
Diaphragm Material: PTFE + EPDM (Double Layer)
Max Pressure: 10 Bar (150 PSI)
Operation: Manual
Packing: Cartons
Application: Chemical Industry
Water Desalination
Electroplating
Semiconductor and Mining
HS Code: 8481804090
Certificate: SGS
Supply: In-Stock & Ready to Ship
100% Pressure Tested
UPVC Flanged Diaphragm Valves Parts&Material

No.
Parts
Materials
1  gauge cover PC
2  stud nut steel,stainless steel
3  Hand wheel ABS,FRPP
4  Bonnet UPVC
5  sleeve cast iron,copper alloy
6  Board Plastc-coated steel,stainless steel
7  Stud Bolt &Nut steel,stainless steel
8  Stem steel,stainless steel,copperalloy
9  Body UPVC
10  compressor PVDF,CPVC,，cast iron
11  Cushion EPDM
12  Diaphragm EPDM,FPM,FEP,PFA,PTFE
13  Grease Nipple copperalloy,stainless steel
DN80-300 used only
UPVC DIN Flanged Diaphragm Valves Dimensions Table
DN D1(mm) D(mm) L(mm) h(mm) n φ(mm)
HG/DIN HG/DIN HG/DIN   HG/DIN HG/DIN
15  95  65  125  14  4  14
20  105  75  135  16  4  14
25  115  85  145/160 16  4  14
32  135  100  160/180 16  4  18
40  145  110  180  16  4  18
50  160  125  210/230 18  4  18
65  180  145  250  22  4  18
80  195  160  300  25  8  18
100  215  180  350  25  8  18
125  255  210  405  30  8  18
150  280  240  460  30  8  22
200  340  295  575  38  8  22
250  395  350  685  38  12  22
300  480  400  790  40  12  22
UPVC ANSI Flanged Diaphragm Valves Dimensions Table
DN D1(mm/inch) D(mm/inch) L(mm/inch) h(mm/inch) n φ(mm/inch)
ANSI ANSI ANSI ANSI ANSI
15 95 / 3.74 60 / 2.36 110 / 4.33 14 / 0.55 4 16 / 0.63
20 100 / 3.94 70 / 2.76 120 / 4.72 16 / 0.63 4 16 / 0.63
25 125 / 4.92 79 / 3.11 130 / 5.12 16 / 0.63 4 16 / 0.63
32 135 / 5.31 89 / 3.5 160 / 6.3 16 / 0.63 4 16 / 0.63
40 145 / 5.71 98 / 3.86 180 / 7.09 16 / 0.63 4 16 / 0.63
50 160 / 6.3 121 / 4.76 210 / 8.27 18 / 0.71 4 19 / 0.75
65 180 / 7.09 140 / 5.51 250 / 9.84 22 / 0.87 4 19 / 0.75
80 195 / 7.68 152 / 5.98 280 / 11.02 25 / 0.98 4 19 / 0.75
100 220 / 8.66 190 / 7.48 340 / 13.39 25 / 0.98 8 19 / 0.75
125 255 / 10.04 216 / 8.5 405 / 15.94 30 / 1.18 8 22 / 0.87
150 280 / 11.02 241 / 9.49 460 / 18.11 30 / 1.18 8 22 / 0.87
200 340 / 13.39 298 / 11.73 575 / 22.64 38 / 1.5 8 22 / 0.87
250 395 / 15.55 362 / 14.25 685 / 26.97 38 / 1.5 12 26 / 1.02
300 480 / 18.9 432 / 17.01 790 / 31.1 40 / 1.57 12 26 / 1.02
UPVC JIS Flanged Diaphragm Valves Dimensions Table
DN D1(mm) D(mm) L(mm) h(mm) n φ(mm)
JIS JIS JIS JIS JIS
15  95  70  110  14  4  15
20  100  75  120  16  4  15
25  125  90  130  16  4  15
32  135  100  160  16  4  19
40  145  105  180  16  4  19
50  160  120  210  18  4  19
65  180  140  250  22  4  19
80  195  150  280  25  8  19
100  220  175  340  25  8  19
125  255  210  405  30  8  19
150  280  240  460/480 30  8  23
200  340  290  575  38  12* 23
250  395  355  685  38  12  25
300  480  400  790  40  16* 25
Cv reference value
100%full open (Mpa)Temperature%Pressure  chart
DN CVvalue   DN FRPP PPH UPVC CPVC PVDF
  20℃ 60℃ 90℃ 20℃ 60℃ 85℃ 20℃ 50℃ 20℃ 60℃ 85℃ 20℃ 60℃ 90℃ 120℃
15  5.4    15  1.0  0.8  0.3  1.0  0.7  0.3  1.0  0.5  1.0  0.8  0.3  1.0  1.0  0.6  0.4
20  6.3    20  1.0  0.8  0.3  1.0  0.7  0.3  1.0  0.5  1.0  0.8  0.3  1.0  1.0  0.6  0.4
25  7.2    25  1.0  0.8  0.3  1.0  0.7  0.3  1.0  0.5  1.0  0.8  0.3  1.0  1.0  0.6  0.4
32  8.1    32  1.0  0.6  0.3  1.0  0.5  0.3  1.0  0.5  1.0  0.6  0.3  1.0  1.0  0.6  0.4
40  23.4    40  1.0  0.6  0.3  1.0  0.5  0.3  1.0  0.5  1.0  0.6  0.3  1.0  1.0  0.6  0.4
50  43.2    50  1.0  0.6  0.3  1.0  0.5  0.3  1.0  0.5  1.0  0.6  0.3  1.0  1.0  0.6  0.4
65  76.5    65  1.0  0.5  0.2  1.0  0.4  0.2  1.0  0.4  1.0  0.5  0.2  1.0  1.0  0.5  0.3
80  103.5    80  1.0  0.5  0.2  1.0  0.4  0.2  1.0  0.4  1.0  0.5  0.2  1.0  1.0  0.5  0.3
100  166.5    100  1.0  0.5  0.2  1.0  0.4  0.2  1.0  0.4  1.0  0.5  0.2  1.0  0.8  0.5  0.3
125  270    125  0.5  0.3  0.15  0.5  0.2  0.15  0.6  0.3  0.6  0.3  0.2  0.6  0.6  0.4  0.2
150  360    150  0.5  0.3  0.15  0.5  0.2  0.15  0.6  0.3  0.6  0.3  0.2  0.6  0.6  0.4  0.2
200  630    200  0.3  0.2  0.1  0.3  0.15  0.1  0.3  0.1  0.3  0.2  0.1  0.4  0.4  0.2  0.1
250  900    250  0.3  0.2  0.1  0.3  0.15  0.1  0.3  0.1  0.3  0.2  0.1  0.3  0.3  0.2  0.1
300  900    300  0.3  0.2  0.1  0.3  0.15  0.1  0.3  0.1  0.3  0.2  0.1  0.3  0.3  0.2  0.1
industrial-plastic-valves-pvdf-cpvc-upvc-pph-supplierpneumatic-and-manual-plastic-valves-factory-inventory
