Jiaxing Huiya Pipeline Technology Co., Ltd
Jenis pembayaran:T/T,L/C,D/P,D/A,Paypal
Inkoterm:FOB,CFR,CIF
Min. Memesan:100 Piece/Pieces
Transportasi:Ocean,Air
$0.1-1 /Piece/Pieces
Merek: HY atau OEM
Tempat Asal: Cina
Bahan: pvc
Processing Service: Moulding
Warna: Abu -abu gelap
Baik: PIPA TERMOPLASTIK
Hardness: Hard Tube
Pressure: 1.6Mpa
Standar: DIN
Layanan Garansi: 3 tahun
Temperature: -15 to 55 Degree Celsius
Transportasi: Ocean,Air
Jenis pembayaran: T/T,L/C,D/P,D/A,Paypal
Inkoterm: FOB,CFR,CIF

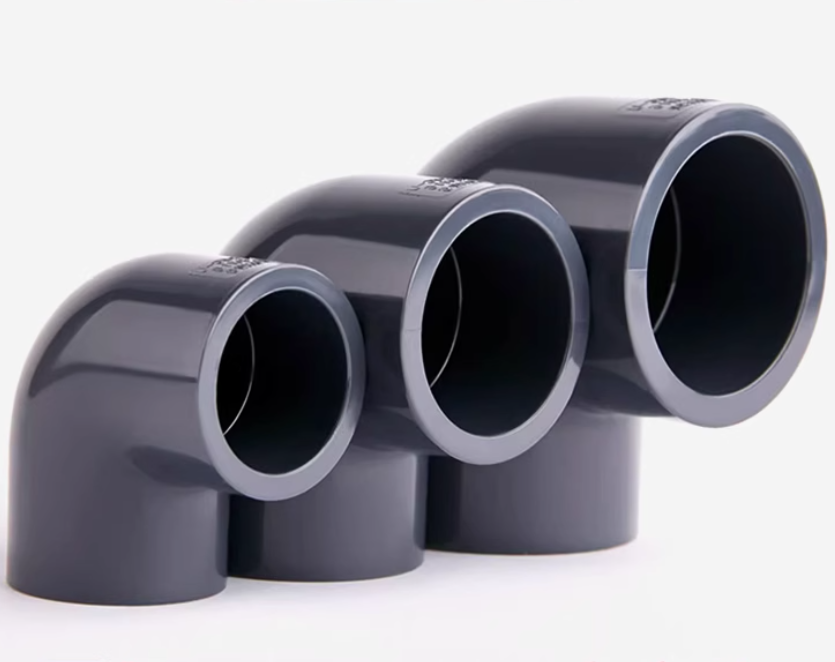

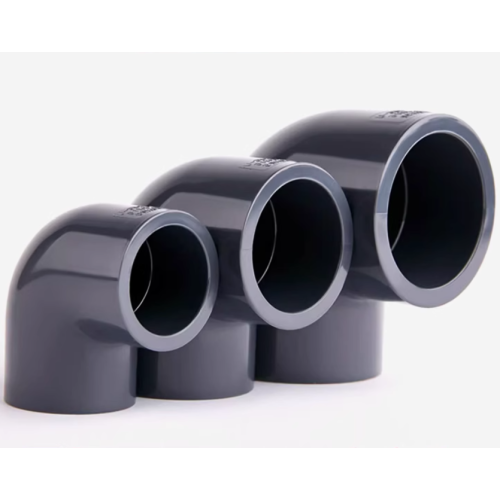

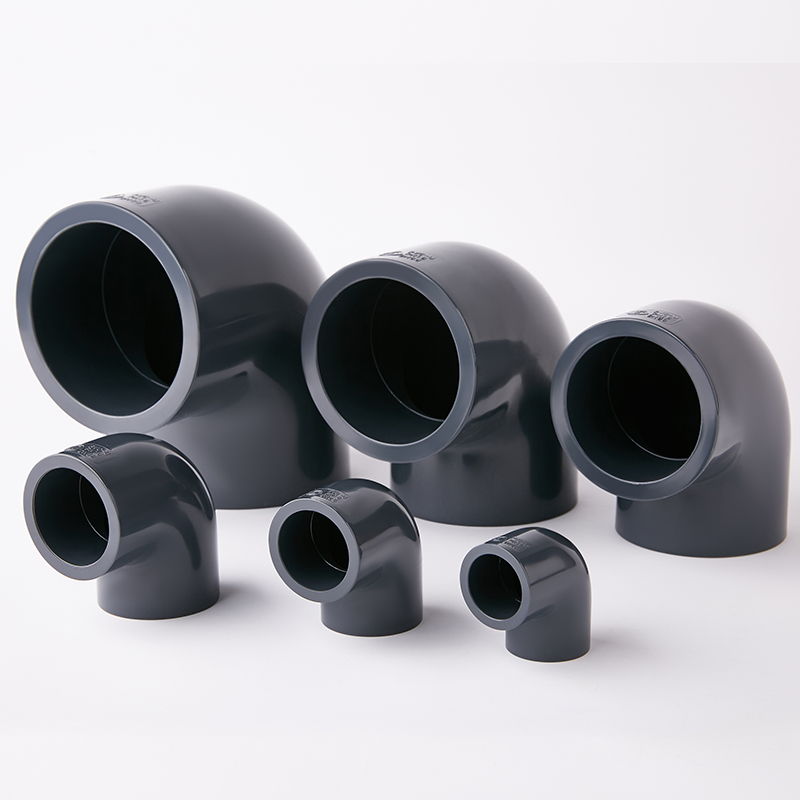

Dirancang untuk perubahan arah yang mulus dalam jaringan pipa tugas berat yang menuntut, siku UPVC 90 derajat berdiameter besar PN16 kami menjamin sambungan fusi soket anti bocor 100%. Diproduksi langsung oleh Huiya, perlengkapan kelas industri ini dicetak dengan injeksi secara eksklusif dari 100% resin murni. Dengan menghilangkan bahan aditif daur ulang, kami memastikan kemurnian material mutlak dan integritas struktural di bawah aliran fluida kontinu yang ekstrem.
Sebagai solusi rekayasa PVC-U premium, pemasangan ini memberikan kinerja tahan asam & alkali yang luar biasa, mencegah degradasi bahkan ketika menangani bahan kimia yang sangat agresif. Tidak seperti plastik pipa standar, siku PVC kaku berdinding berat kami dirancang khusus untuk menahan tekanan tinggi PN16 tingkat industri (16 Bar) dengan aman tanpa risiko pecah atau berubah bentuk.
Tersedia dalam berbagai ukuran hingga DN400, ini adalah pilihan perpipaan utama untuk infrastruktur global berskala besar. Baik diintegrasikan ke dalam pabrik pengolahan bahan kimia keras atau fasilitas pengolahan air industri bervolume tinggi, solusi perpipaan Huiya memberikan keandalan tanpa kompromi yang dibutuhkan oleh teknisi pengadaan internasional.
| Key Word: | UPVC 90 Degree Elbow DIN PN16 Pipe Fitting | |||
| Connect Type: | Cement-Glue-Socket | |||
| Brand: | HUIYA or OEM | |||
| Material: | PVC(PVC-U) | |||
| Specifications: | Size(dimensions): | DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-400 | ||
| 20-25-32-40-50-63-75-90-110-125-140-160-200-225-280-315-355-400mm | ||||
| Color: | Grey | |||
| Standard: | ISO , ISO4422, , DIN8063,GB/T 4219.2 | |||
| Working pressure: | PN16(1.6Mpa) | |||
| Working temperature: | -15 to 55 Degree Celsius | |||
| Production Process: | Mold Injected | |||
| Packing: | Cartons | |||
| Advantage: | 1.100% virgin PVC material | |||
| 2.Environmentally friendly material, 100% no lead, zinc and other metals, water quality unaffected,harmless to the body | ||||
| 3.Strictly produced according to ISO standard | ||||
| 4.Long lifetime | ||||
| 5.The pressure resistance reaches 1.6 MPa, Good chemicals and drugs resistance | ||||
| Application: |
|
|||
| HS Code: | 391740 | |||
| Certificate: | SGS,CE | |||
| PN16 PVC 90 Degree Elbow dimensions chart (Unit: mm) | |||||||
| SIZE | Inner diameter | Outer diameter | Thickness | L1(mm) | L2(mm) | Price/piece（$） | |
| d(mm) | D(mm) | (mm) | |||||
| DN15 | 20mm pvc elbow | 20.3 | 26.3 | 3 | 16.5 | 41.25 | 0.06 |
| DN20 | 25mm pvc elbow | 25.3 | 31.9 | 3.3 | 19 | 49.1 | 0.09 |
| DN25 | 32mm pvc elbow | 32.35 | 39.95 | 3.8 | 22.5 | 60.7 | 0.16 |
| DN32 | 40mm pvc elbow | 40.4 | 49.8 | 4.7 | 26.5 | 72.87 | 0.26 |
| DN40 | 50mm pvc elbow | 50.45 | 60.25 | 4.9 | 31.5 | 88 | 0.41 |
| DN50 | 63mm pvc elbow | 63.5 | 75.9 | 6.2 | 38 | 108.82 | 0.78 |
| DN65 | 75mm pvc elbow | 75.5 | 88.91 | 6.7 | 44 | 127.47 | 1.23 |
| DN80 | 90mm pvc elbow | 90.55 | 105.15 | 7.3 | 51.5 | 150.65 | 1.89 |
| DN100 | 110mm pvc elbow | 110.6 | 127.39 | 8.4 | 61.5 | 181.66 | 3.14 |
| DN125 | 140mm pvc elbow | 140.6 | 161.4 | 10.4 | 76 | 228.09 | 7.13 |
| DN150 | 160mm pvc elbow | 160.7 | 184.5 | 11.9 | 86.5 | 260.52 | 10.31 |
| DN200 | 225mm pvc elbow | 226.2 | 253.8 | 13.8 | 118.5 | 360.29 | 22.52 |
| DN250 | 280mm pvc elbow | 281.5 | 314.8 | 16.7 | 147 | 440 | 85.41 |
| DN300 | 315mm pvc elbow | 316.7 | 344.5 | 13.9 | 165 | 495 | 99.81 |
| DN350 | 355mm pvc elbow | 356.3 | 386.2 | 15 | 183.5 | 558 | 150.44 |
| DN400 | 400mm pvc elbow | 402 | 432.7 | 15.4 | 208 | 620 | 198.97 |
| Industry Type PVC 90 Deg Elbow PN16 Packing Table | ||||||
| Description | Size | Packing (Qty) | Weight (g/pcs) | Length (mm) | Width (mm) | Height (mm) |
| Elbow 90° | DN15(φ20) | 1280 | 18.64 | 480 | 360 | 360 |
| DN20(φ25) | 760 | 29.11 | 480 | 360 | 360 | |
| DN25(φ32) | 400 | 50.39 | 480 | 360 | 360 | |
| DN32(φ40) | 225 | 87.13 | 480 | 360 | 360 | |
| DN40(φ50) | 128 | 150.67 | 495 | 360 | 375 | |
| DN50(φ63) | 75 | 268.67 | 545 | 375 | 435 | |
| DN65(φ75) | 48 | 407.22 | 470 | 440 | 410 | |
| DN80(φ90) | 24 | 627.64 | 450 | 430 | 310 | |
| DN100(φ110) | 20 | 1080.00 | 505 | 505 | 365 | |
| DN125(φ140) | 12 | 2108.55 | 475 | 475 | 450 | |
| DN150(φ160) | 6 | 3085.53 | 570 | 275 | 540 | |
| DN200(φ225) | 2 | 6600 | 518 | 375 | 365 | |
