Rumah> Produk> Katup Diafragma> Katup Diafragma PPH> Katup Diafragma Bergelang PPH Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM

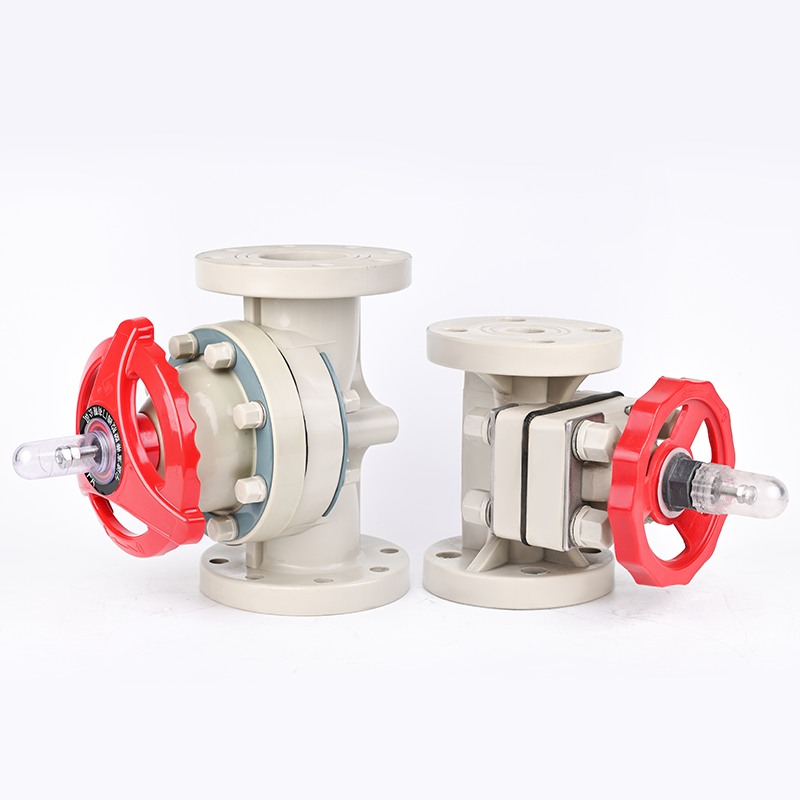

Katup Diafragma Bergelang PPH Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM
Katup Diafragma Bergelang PPH Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM
Katup Diafragma Bergelang PPH Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM
Katup Diafragma Bergelang PPH Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM
Katup Diafragma Bergelang PPH Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM
Katup Diafragma Bergelang PPH Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM

Katup Diafragma Bergelang PPH Industri | Standar DIN/ANSI/JIS | Diafragma Lapisan Ganda PTFE+EPDM

Jenis pembayaran:L/C,T/T,D/P,D/A,Paypal

Inkoterm:FOB,CFR,CIF

Min. Memesan:1 Piece/Pieces

Transportasi:Ocean,Land,Air

option:
Hubungi sekarang
Deskripsi Produk
Atribut Produk

Merek: HY atau OEM

Actuator: Manual

Connection: Flanged Diaphragm Valve

Material: PPH

Structure: Weir Diaphragm Valve

Flow Direction: Bidirectional

Penggunaan: Flow Control

Place Of Origin: China

Aplikasi: General

Medium Temperature: Normal Temperature

Kemampuan Pasokan & Informasi Tambahan

Transportasi: Ocean,Land,Air

Jenis pembayaran: L/C,T/T,D/P,D/A,Paypal

Inkoterm: FOB,CFR,CIF

& pengiriman paket
Menjual unit:
Piece/Pieces
Unduh

The file is encrypted. Please fill in the following information to continue accessing it

Menanyakan kata sandi
pph-flanged-diaphragm-valve-ansi-din-jis.jp

  • Kompatibilitas Standar Ganda: Dirancang dengan ujung bergelang yang memenuhi standar DIN, ANSI, dan JIS untuk kemudahan pemasangan global.

  • Ketahanan Korosi Tertinggi: Bahan bodi tersedia dalam UPVC, CPVC, PPH, atau PVDF untuk menangani bahan kimia paling agresif.

  • Penyegelan Unggul: Dilengkapi diafragma dua lapis PTFE+EPDM berkinerja tinggi untuk tidak bocor dan masa pakai lebih lama.

  • Nilai Tekanan Tinggi: Diuji sepenuhnya hingga PN10 (150 PSI) pada suhu kamar.

  • Katup Diafragma CPVC Perawan 100% , tekanan 100% diuji sebelum pengiriman.


High-performance Polypropylene (PPH) valves with PTFE+EPDM double-layer diaphragms. Ideal for aggressive acids, alkalis, and high-temperature chemical processing
Connect Type: Flanged (DIN / ANSI / JIS)
Brand: HUIYA or OEM
Material: PPH
Specifications: Size Range: DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-300（1/2 to 12inch）

Standard: DIN/ANSI/JIS
Working temperature: -15 to 90 Degree Celsius
Body Material: PPH ( CPVC, PPH, PVDF,FRPP)
Diaphragm Material: PTFE + EPDM (Double Layer)
Max Pressure: 10 Bar (150 PSI)
Operation: Manual
Packing: Cartons
Application:

  • Chemical Processing: Handling strong acids, bleaches, and corrosive fluids.

  • Water Treatment: Desalination and industrial wastewater systems.

  • Semiconductor: High-purity fluid handling.

  • Mining: Abrasive slurries and leaching solutions.


Supply: In-Stock & Ready to Ship
100% Pressure Tested
pvc-diaphragm-valve-disassembly-parts
Catatan: Yang ditampilkan adalah katup UPVC yang dibongkar untuk referensi. Katup diafragma berflensa PPH memiliki konfigurasi internal yang sama dengan model UPVC, hanya berbeda pada bahan badan katup.

  • Deskripsi: Ketahanan suhu tinggi (hingga 95°C) dan kelembaman kimia yang unggul dibandingkan PVC. Sangat baik untuk pengawetan asam dan pengolahan air limbah.

  • Deskripsi: Katup kami dilengkapi lapisan PTFE murni untuk ketahanan kimia universal, didukung oleh bantalan EPDM untuk elastisitas mekanis dan penyegelan sempurna.

  • Keuntungan: Masa pakai 2x lebih lama dibandingkan dengan diafragma satu lapis.

  • Deskripsi: Baut baja tahan karat 304/316, indikator posisi bening, dan desain kap mesin yang diperkuat.

PPH Flanged Diaphragm Valves Parts&Material

No.
Parts
Materials
1  gauge cover PC
2  stud nut steel,stainless steel
3  Hand wheel ABS,FRPP
4  Bonnet PPH
5  sleeve cast iron,copper alloy
6  Board Plastc-coated steel,stainless steel
7  Stud Bolt &Nut steel,stainless steel
8  Stem steel,stainless steel,copperalloy
9  Body PPH
10  compressor PVDF,CPVC,，cast iron
11  Cushion EPDM
12  Diaphragm EPDM,FPM,FEP,PFA,PTFE
13  Grease Nipple copperalloy,stainless steel
DN80-300 used only
PPH DIN Flanged Diaphragm Valves Dimensions Table
DN D1(mm) D(mm) L(mm) h(mm) n φ(mm)
HG/DIN HG/DIN HG/DIN   HG/DIN HG/DIN
15  95  65  125  14  4  14
20  105  75  135  16  4  14
25  115  85  145/160 16  4  14
32  135  100  160/180 16  4  18
40  145  110  180  16  4  18
50  160  125  210/230 18  4  18
65  180  145  250  22  4  18
80  195  160  300  25  8  18
100  215  180  350  25  8  18
125  255  210  405  30  8  18
150  280  240  460  30  8  22
200  340  295  575  38  8  22
250  395  350  685  38  12  22
300  480  400  790  40  12  22
PPH ANSI Flanged Diaphragm Valves Dimensions Table
DN D1(mm/inch) D(mm/inch) L(mm/inch) h(mm/inch) n φ(mm/inch)
ANSI ANSI ANSI ANSI ANSI
15 95 / 3.74 60 / 2.36 110 / 4.33 14 / 0.55 4 16 / 0.63
20 100 / 3.94 70 / 2.76 120 / 4.72 16 / 0.63 4 16 / 0.63
25 125 / 4.92 79 / 3.11 130 / 5.12 16 / 0.63 4 16 / 0.63
32 135 / 5.31 89 / 3.5 160 / 6.3 16 / 0.63 4 16 / 0.63
40 145 / 5.71 98 / 3.86 180 / 7.09 16 / 0.63 4 16 / 0.63
50 160 / 6.3 121 / 4.76 210 / 8.27 18 / 0.71 4 19 / 0.75
65 180 / 7.09 140 / 5.51 250 / 9.84 22 / 0.87 4 19 / 0.75
80 195 / 7.68 152 / 5.98 280 / 11.02 25 / 0.98 4 19 / 0.75
100 220 / 8.66 190 / 7.48 340 / 13.39 25 / 0.98 8 19 / 0.75
125 255 / 10.04 216 / 8.5 405 / 15.94 30 / 1.18 8 22 / 0.87
150 280 / 11.02 241 / 9.49 460 / 18.11 30 / 1.18 8 22 / 0.87
200 340 / 13.39 298 / 11.73 575 / 22.64 38 / 1.5 8 22 / 0.87
250 395 / 15.55 362 / 14.25 685 / 26.97 38 / 1.5 12 26 / 1.02
300 480 / 18.9 432 / 17.01 790 / 31.1 40 / 1.57 12 26 / 1.02
PPH JIS Flanged Diaphragm Valves Dimensions Table
DN D1(mm) D(mm) L(mm) h(mm) n φ(mm)
JIS JIS JIS JIS JIS
15  95  70  110  14  4  15
20  100  75  120  16  4  15
25  125  90  130  16  4  15
32  135  100  160  16  4  19
40  145  105  180  16  4  19
50  160  120  210  18  4  19
65  180  140  250  22  4  19
80  195  150  280  25  8  19
100  220  175  340  25  8  19
125  255  210  405  30  8  19
150  280  240  460/480 30  8  23
200  340  290  575  38  12* 23
250  395  355  685  38  12  25
300  480  400  790  40  16* 25
Cv reference value
100%full open (Mpa)Temperature%Pressure  chart
DN CVvalue   DN FRPP PPH UPVC CPVC PVDF
  20℃ 60℃ 90℃ 20℃ 60℃ 85℃ 20℃ 50℃ 20℃ 60℃ 85℃ 20℃ 60℃ 90℃ 120℃
15  5.4    15  1.0  0.8  0.3  1.0  0.7  0.3  1.0  0.5  1.0  0.8  0.3  1.0  1.0  0.6  0.4
20  6.3    20  1.0  0.8  0.3  1.0  0.7  0.3  1.0  0.5  1.0  0.8  0.3  1.0  1.0  0.6  0.4
25  7.2    25  1.0  0.8  0.3  1.0  0.7  0.3  1.0  0.5  1.0  0.8  0.3  1.0  1.0  0.6  0.4
32  8.1    32  1.0  0.6  0.3  1.0  0.5  0.3  1.0  0.5  1.0  0.6  0.3  1.0  1.0  0.6  0.4
40  23.4    40  1.0  0.6  0.3  1.0  0.5  0.3  1.0  0.5  1.0  0.6  0.3  1.0  1.0  0.6  0.4
50  43.2    50  1.0  0.6  0.3  1.0  0.5  0.3  1.0  0.5  1.0  0.6  0.3  1.0  1.0  0.6  0.4
65  76.5    65  1.0  0.5  0.2  1.0  0.4  0.2  1.0  0.4  1.0  0.5  0.2  1.0  1.0  0.5  0.3
80  103.5    80  1.0  0.5  0.2  1.0  0.4  0.2  1.0  0.4  1.0  0.5  0.2  1.0  1.0  0.5  0.3
100  166.5    100  1.0  0.5  0.2  1.0  0.4  0.2  1.0  0.4  1.0  0.5  0.2  1.0  0.8  0.5  0.3
125  270    125  0.5  0.3  0.15  0.5  0.2  0.15  0.6  0.3  0.6  0.3  0.2  0.6  0.6  0.4  0.2
150  360    150  0.5  0.3  0.15  0.5  0.2  0.15  0.6  0.3  0.6  0.3  0.2  0.6  0.6  0.4  0.2
200  630    200  0.3  0.2  0.1  0.3  0.15  0.1  0.3  0.1  0.3  0.2  0.1  0.4  0.4  0.2  0.1
250  900    250  0.3  0.2  0.1  0.3  0.15  0.1  0.3  0.1  0.3  0.2  0.1  0.3  0.3  0.2  0.1
300  900    300  0.3  0.2  0.1  0.3  0.15  0.1  0.3  0.1  0.3  0.2  0.1  0.3  0.3  0.2  0.1
